探工地 | 實拍東方一品水電現場，這樣排管布線讓家更“走心”

說到裝修中大家最擔心的環節，那一定是水電部分了，但水電應該怎么看?如何區分好與不好?，想必還是有些業主不是太了解，那么今天，小美就借這次探工地的機會，來詳細給大家說說，什么樣的水電排布才是規范施工吧!

工地地址：東方一品

工程進度：水電階段

施工方式：全包

監理：范立紅

定位

首先要根據電路的用途進行電路定位，比如，哪里要開關、哪里要插座、哪里要燈等電工會根據你的要求進行定位。

開槽

定位完成后，電工根據定位和電路走向，開布線槽。線路槽很有講究，要橫平豎直。不過，規范的做法，盡量少開橫槽，會影響墻的承受力。

開槽深度應一致，一般為PVC管直徑+10mm，要求槽線筆直。首先在墻面彈出控制線后，再用云石機切割墻面人工開槽。

線管

線管有冷彎管和PVC管兩種，最好用315重型PVC管，冷彎管可以彎曲而不斷裂，是布線的最好選擇，因為它的轉角是有弧度的，線可以隨時更換，而不用開墻。

為防止信號干擾，強弱電的間距應為500mm，但很多施工達不到這個標準。如果達不到，就要對弱電進行屏蔽處理。

彎管

冷彎管要用彎管工具，弧度應該是線管直徑的6倍，先排管，后用鋼絲穿過，便于以后線路升級、維修。PVC管應用管卡固定，它的接頭均用配套接頭，用PVC膠水粘牢，彎頭要用彈簧彎曲，穿著絕緣鞋操作是很規范的。

廚房、衛生間屬于潮濕場所，應安裝密封良好的防水插座，開關安裝在門外側的墻體上;同時由于接地保護的電器較多，應多安裝三孔插座。

電線排布完后，監理還要用搖表認真驗收，各類開關插座及排布位置要認真檢查，是否有漏排或排布不合理情況。

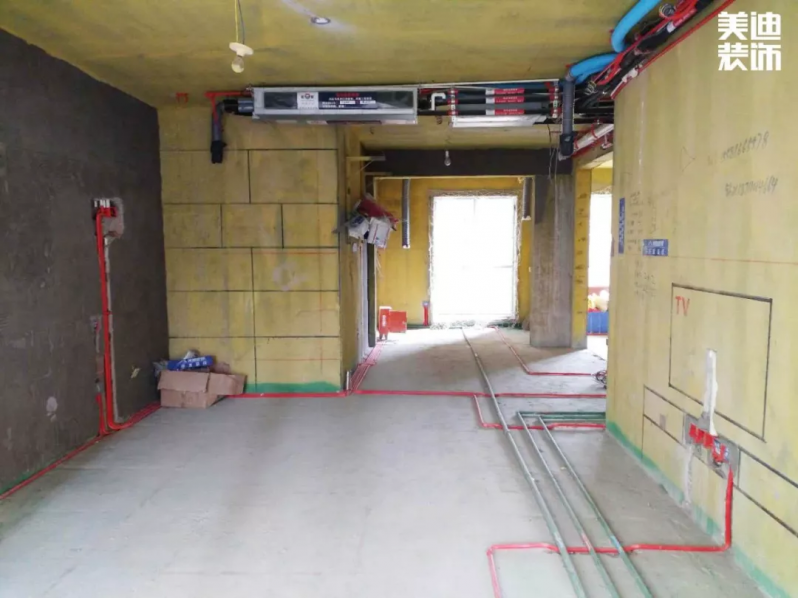

pvc線管布局

美迪施工小課堂

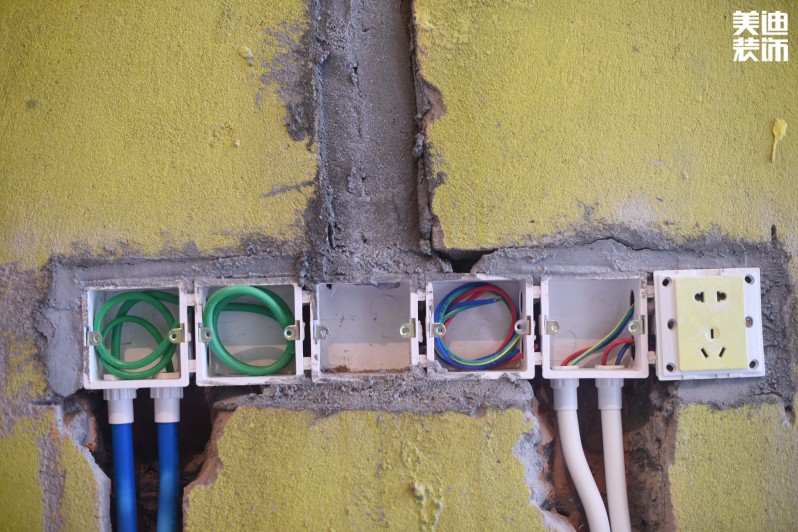

① 導線再管內嚴禁接頭，接頭應在接線盒內，嚴禁強弱電走一根管。

② 導線必須分色：紅色為火線，藍或綠為零線，雙色為地線，白色為控制線。

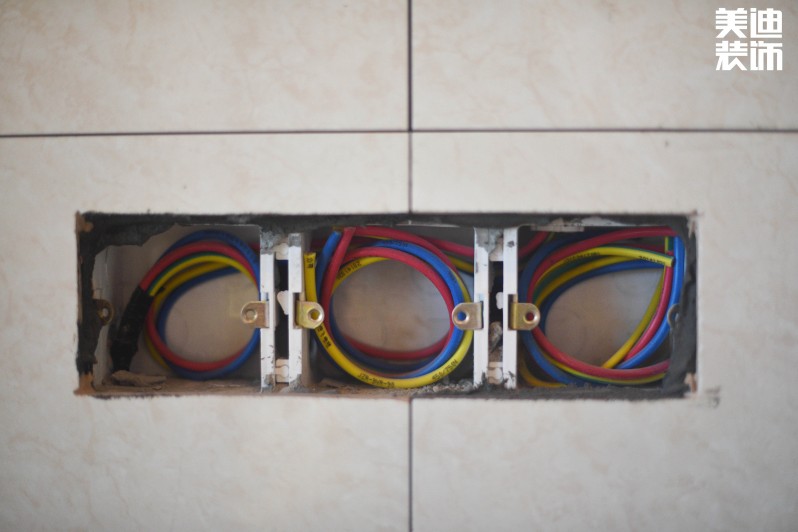

③ 導線在開關盒、插座盒內留線不應小于15公分，卷成圈放在盒底，線頭包好，用保護膜蓋好。

④地線與公共導線通過盒內不可剪斷直接通過，也應留一定余地。
